| MCU编程器：tl866A通用编程器 可在线烧录 |
tl866A通用编程器简介: |
独一无二的超低功耗：整个编程器全部采用超低功耗芯片，采用USB接口供电，第一台真正做到所有芯片编程不用外接电源的综合编程器。 实测自身耗电小于20mA，（不编程时是7mA，最大耗电是LED电源指示灯每个5mA,设计时充分考滤每个元器件默认工作在微功耗状态。)，编程时功率损耗率小于20%。使编程器能通过USB接口提供超强的VCC VPP编程电流。对所有的可编程芯片能提供足够的编程功率（最大可达2瓦编程功率输出，不可能有芯片需要2瓦的功率编程）。并且既使编程器长时间连续编程芯片，你也几乎感觉不到编程器有热量。 |
|
★高速编程：内置高性能，大容量USB接口单片机，通讯速率12Mbps,配合（针对每个芯片）精心设计的编程算法及USB高速的通讯。可能是综合开发型编程器中最快的一个，该速度已经符合小批量快速生产的需要。相比同类产品有的芯片编程速度快上几倍，甚至10倍以上，4Mbits的并行FLASH ROM，本编程器编程（擦除、写、校验总时间）只需36秒左右，读写一片32MB TE28F320只需32+79秒，并且极大部分并行FLASH芯片编程时同时校验，发现错误能即刻终止编程 ，读写一片8Mbits的串行 25P80只需12秒（读）+18秒（写）时间。64MB容量的芯片最快只需96秒+160秒。支持常见8PIN和16PIN封装的大容量25系列芯片。
注：16MB以上大容量FLASH芯片因为编程器速度的原因，一般编程器已无法完成，本编程器全面支持到64MB并行，串行全系列芯片。特显高性能品质！---详细查看:常用芯片的编程实测速度列表
宽范围的芯片支持: 各种26 27 28 29 37 39 49 50系列并行ROM、EPROM、EEPROM，24 25 35 85 93 95系列串行EEPROM，串并行ROM系列芯片容量全面支持到48PIN的64MBITS，多种型号的51系列单片机，AVR单片机，包括ATMEGA系列 ATtiny系列 AT90XXX系列单片机 ，MICROCHIP PIC10 PIC12 PIC16 PIC18系列单片机，GAL可编程逻辑器件编程，SRAM测试，54/74及CMOS4000系列集成电路综合功能测试. 实际可编程芯片超过12000.升级过程中将不断增加对更多芯片的支持。
★独一无二的超低功耗：整个编程器全部采用超低功耗芯片，采用USB接口供电，第一台真正做到所有芯片编程不用外接电源的综合编程器。 实测自身耗电小于20mA，（不编程时是7mA，最大耗电是LED电源指示灯每个5mA,设计时充分考滤每个元器件默认工作在微功耗状态。)，编程时功率损耗率小于20%。使编程器能通过USB接口提供超强的VCC VPP编程电流。对所有的可编程芯片能提供足够的编程功率（最大可达2瓦编程功率输出，不可能有芯片需要2瓦的功率编程）。并且既使编程器长时间连续编程芯片，你也几乎感觉不到编程器有热量。
★便携性能超强：体积全球最小的一个，外型尺寸10cm*6cm*2.5cm，只有驾驶证大小。另外由于超低功耗，从而真正免除了外接电源，使便携性能超强。
程控的编程电源: VPP和VCC编程电压都独立程控，可编程VCC从3.3V到6.5V，VPP从3.3V到21V供电的芯片。电源经多级LC滤波，波纹极小。
★最佳的过压、过流保护: 编程器VCC VPP电源内部有独立的3级过流保护，另加一级软件自动切断供电保护。对每个40P编程插座引脚都有VPP过压保护。有效防止插错芯片或其他原因引起的外部引脚短路，编程时，VPP高压窜回到编程器内部而损坏编程器。真正做到外部发生任何最坏情况的短路，不会损坏编程器，并且最有效的保护被编程的芯片。
发生短时，本编程器定时100us切断编程电源VPP及VCC，并发送信息给应用程序，由于采用了多级过流保护，短路时绝不会引起编程器及PC复位。
40PIN万能引脚: 40PIN准万能引脚中，最万能的一个。做到了所有芯片编程时放置，无一芯片需要移位或转向放置，芯片统一向前、编程插座手柄方向为PIN1放置，更符合设计人员的操作习惯。
超强升级功能: 内置硬件固化程序的升级功能，编程时序完全由单片机固化软件控制。可保证你的编程器固件FLASH及应用软件的更新。升级通过互联网下载升级程序，自行升级。
★芯片序列号二次开发功能：编程器内置了常用的多种自动编号功能。 并可使用自定义算法，通过DLL动态库实现任意的序列号。该功能可以使你在批量生产时，每个芯片都产生一个唯一的标识信息。通过自定义算法还可对该标识进行加密，从而更有效保护你的产品权益。
★独特的万能串行编程接口ICSP：通过40PIN万能插座编程的同时，本编程器还带一个ICSP串行编程口。对可进行在线串行编程的芯片，你可选择ICSP接口对在目标板上的MCU进行编程，ICSP口的接线法，程序内带高清 晰图片提示。从而方便对已焊在板上的芯片进行更新编程。（特价版TL866CS编程器限止了该功能的使用）
注：ICSP现支持ATMEL89S51、52，ATMEGAxxx AVR全系列及MICROCHIP PIC10Fxxx 12Fxxx 16Fxxx 18Fxxx全系列、新茂SYNCMOS SM59Dxx/SM59Rxx全系列芯片进行在线串行编程。其他更多支持串行在线编程的单片机在不断增加中。本编程器的ICSP的6条线，除一条地线GND，其他线引出了全功能的I2C、SPI及UART串行总线，适合各种串行通讯。并且每条线可给超强电流的VCC、VPP或GND。
★性能超强的54/74F/LS/HC CMOS4000系列集成电路综合功能测试：真正可测试常见逻辑集成电路的第一个开发型编程器，测试可定位到逻辑门电路的错误 ，测试集成电路的任意可能出现的输入组合。
编程器自检功能：编程器可对各个引脚的VPP VDD GND及输入输出 等信号进行自检，并对VPP、VCC过流进行内部实际短路（同时向一个PIN引脚加上VPP VCC 及GND进行强电流短路）自检操作。
★AVR单片机一对一软加密：AVR单片机有一个RC Calibration(校正字节)，这个字节值几十个芯片才有一个可能相同，并且无法修改。单片机软件可读出该值，判断这个值就可确定该代码是否被使用到另一个芯片上，通过自定义的加密算法可使暴力破解者无法直接使用。 如果加密算法足够复杂，想信要破解也不是容易的了。但“加密”对开发人员提出了一个问题，每个芯片不同，如果算法复杂不可能一个个去人工计算分别编译原代码。本编程器能在编程前自动读入RC字节，开发人员可在DLL动态函数中得到芯片该字节的值，然后跟据该值按你的要求自动计算加密数据放入存储器中，完成快速量产。（安装包中有个关于ATMEGA8详细加密实例，可供参考）
★统一方便的操作界面：操作界面经精心打造，完全附合Windows系列软件的操作习惯，内置的二进制编辑器，可媲美专业的纯编辑软件。 可对直接对BIN文件、HEX文件、JED等格式文件进行读写修改操作。另有完整实用的工程模式，使批量生产更方便安全。 |
| 应用软件界面： |
 |
高性能通用编程器/烧录器-------常用芯片的编程实测速度列表 |
| 本编程器列出了常用芯片编程时所实际测试耗费的时间，这些芯片并不是有意挑出来的芯片，同类芯片只要参考表中同类芯片的时间就可，容量不同的同类芯片时间基本上和容量成正比。本编程器是最快的综合型编程之一，相比同类产品有的芯片（特别是大容量并行FLASH芯片）编程速度快上几倍，甚至10倍以上,很多编程器编程一片4Mbits的并行FLASH ROM时间长达5-10分钟，本编程器编程只需36秒左右，读写一片32MB TE28F320只需32+79秒，并且极大部分并行FLASH芯片编程时同时校验，发现错误能即刻终止编程 ，读写一片8Mbits的串行EEPROM只需12+18秒时间。
仔细比较其他同类编程器，你会发现本编程器有着无有伦比的速度性能。
总时间=擦除时间+编程时间+校验时间
本编程器严格按厂家要求编程，绝不为了提升编程速度而牺牲编程的可靠性。
常见ROM芯片的编程时间：（单位：秒）
|
芯片类别 |
芯片型号 |
容量 |
擦除时间 |
读取/校验 |
写时间 |
总时间 |
备注 |
27Cxxx |
27C512 |
512Kbits |
/ |
2S |
20.8S |
22.8S |
28PIN |
| 27C010 |
1Mbits |
/ |
4S |
34.2S |
38.2S |
32PIN |
| 27C1024 16位 |
1Mbits |
/ |
4.1S |
19.6S |
23.7S |
40PIN |
电擦除27Cxxx |
W27E257 |
256Kbits |
0.1S |
1S |
10.4S |
11.5S |
28PIN |
| SST27SF512 |
512kbits |
0.1S |
1.4S |
20S |
21.5S |
28PIN |
| W27C010 |
1Mbits |
0.2S |
2.3S |
33.4S |
35.9S |
32PIN |
FLASH EEROM |
N28F020 |
2Mbits |
0.6S |
3.1 |
10.7 |
14.4S |
32PIN |
| AT29C020 |
2Mbits |
0.2S |
3.1 |
10.9 |
14.2S |
| W29C020 |
2Mbits |
0.3S |
3.1 |
11S |
14.3 |
| AM29F040 |
4Mbits |
7.9S |
9.2S |
26 |
43.1S |
| M29F002 |
2Mbits |
2.5S |
4.6S |
19.5S |
25.6S |
| SST39SF020 |
2Mbits |
0.4S |
3.6S |
15.6S |
19.6S |
| AT49F002 |
2Mbits |
1.2S |
3.6S |
16.4S |
11.2S |
| W39V040AP |
4Mbits |
0.1S |
9.2S |
27S |
36S |
| M50FW040 |
4Mbits |
7S |
9.2S |
25 |
41.2 |
| INTEL82802AB |
4Mbits |
4S |
9.2S |
25S |
38 |
| AM29F200 |
2Mbits |
3.7 |
2.0 |
8.6 |
14.3 |
48PIN |
| AM29LV160DB |
16MBits |
27 |
16 |
50 |
83 |
| TE28F320C3B |
32Mbits |
29 |
32 |
79 |
130 |
| AT48BV8192A |
8Mbits |
5 |
8 |
28 |
41 |
串行EEPROM |
24C02 |
2048bits |
/ |
0.1S |
0.3S |
0.4S |
8-16PIN |
| AT24C256 |
256Kbits |
/ |
4.2S |
8.2S |
12.4S |
| AT24C512 |
512Kbits |
/ |
8.4S |
13.5S |
21.9S |
| 25080 |
8192bits |
/ |
0.01S |
0.1S |
0.1S |
| 25320 |
32Kbits |
/ |
0.1S |
0.5S |
0.6S |
| 25LC1024 |
1Mbits |
0.2S |
1.5S |
3.9S |
4.6S |
| EN25T80 |
8Mbits |
8.4S |
12S |
18S |
38.4S |
| MX25L8005 |
8Mbits |
5.8S |
12S |
17S |
34.8S |
| MAX25L6405 |
64Mbits |
42S |
98S |
166S |
302S |
| 95320 |
32Kbits |
/ |
0.1S |
0.5S |
0.6S |
| 35080 |
8192bits |
/ |
0.1S |
0.1S |
0.2S |
| 93C46 |
1024bits |
|
|
|
0.1S |
| 93CS56 |
2048bits |
0.1 |
0.1 |
0.4 |
0.6S |
| 93C66 |
4096bits |
0.1 |
0.1 |
1.2 |
1.4S |
| 93C86 |
8192bits |
0.1 |
0.1 |
2.4 |
2.6S |
|
单片机编程时间列表：（ 单位：秒）
|
| 型号、容量 |
擦除 |
读C |
写C |
读E |
写E |
总T |
备注 |
| AT89C51 4K |
0.3 |
0.3 |
5.3 |
/ |
/ |
5.9 |
|
| AT89S52 8K |
0.3 |
0.4 |
1.1 |
/ |
/ |
1.8 |
|
| AT89S8253 12K+2K |
0.3 |
0.7 |
3.7 |
0.1 |
0.7 |
5.5 |
|
| AT89C4051 4K |
0.2 |
0.2 |
6.4 |
/ |
/ |
6.8 |
20P |
| SST89E58 32K+8K |
0.3 |
1.5 |
3.5 |
0.4 |
0.8 |
6.5 |
|
| SST89E564 64K+8K |
0.3 |
3.0 |
7.0 |
0.4 |
0.8 |
11.5 |
|
| ATMEGA8 8K+512 |
0.05 |
0.3 |
1.8 |
0.1 |
0.5 |
2.8 |
|
| ATMEGA48 4K+256 |
0.05 |
0.1 |
0.9 |
0.1 |
0.1 |
1.25 |
|
| ATMEGA162V 16K+512 |
0.1 |
0.6 |
2.5 |
0.1 |
0.4 |
3.7 |
|
| ATMEGA8515 8K+512 |
0.1 |
0.3 |
1.8 |
0.1 |
0.5 |
2.8 |
|
| ATTINY13 1K+64 |
0.02 |
0.1 |
0.7 |
0.01 |
0.04 |
0.9 |
8P |
| ATTINY2313 2K+128 |
0.01 |
0.1 |
0.7 |
0.02 |
0.04 |
0.9 |
|
| PIC10F222 1K |
0.2 |
0.1 |
1.0 |
/ |
/ |
1.3 |
|
| PIC12F629 2K+128 |
0.1 |
0.1 |
2.2 |
0.1 |
0.3 |
2.8 |
|
| PIC16F873A 8K+128 |
0.1 |
0.5 |
4.5 |
0.1 |
0.8 |
6.0 |
|
| PIC18F4550 32K+256 |
0.5 |
3.7 |
5.6 |
0.3 |
1.2 |
11.3 |
|
| PIC18F67J10 128K bytes |
0.5 |
16 |
20 |
/ |
/ |
36.5 |
|
| PIC16C712 2K |
/ |
0.1 |
0.9 |
/ |
/ |
1.0 |
|
| PIC16C74B 8K |
/ |
0.4 |
3.5 |
/ |
/ |
3.9 |
|
| GAL16V8 |
0.8 |
1.4 |
3.4 |
/ |
/ |
5.6 |
|
|
| 注 <读C>指读或校验程序区的时间
<写C>指编程程序区的时间
<读E><写E>是指对片上数据区操作的时间
<总T>为总时间=<擦除>+<写C>+<读C>+<写E>+<读E>
单片机其他写配置位、加密位的时间没有在表中列出，但读写时间是极短的,
大部分在100ms以下可以忽略不计。
总时间代表着可靠编程下的所有时间。 |

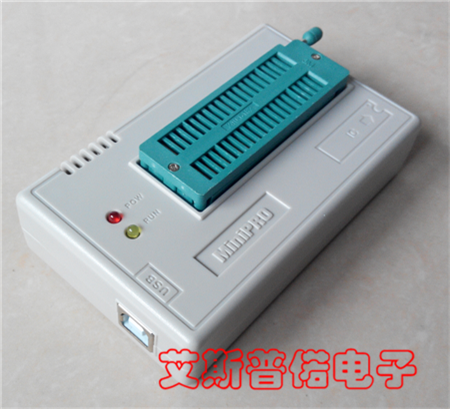

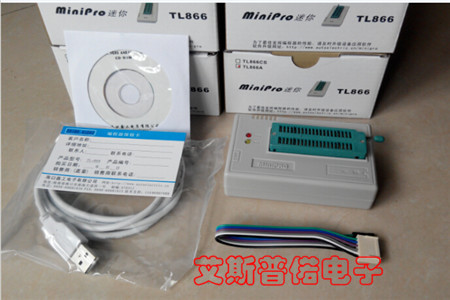

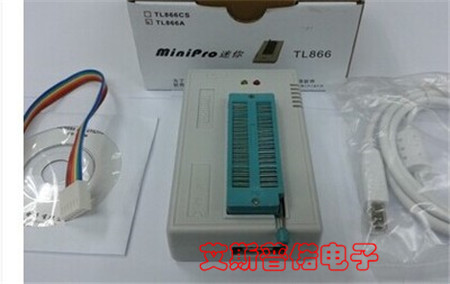

| 产品图片 |
|
| |
