基本属性
PICkit3是一款可以在线仿真以及下载PIC的开发工具！
PICkit3是为初学者学习、评估、开发 PIC系列MCU而设计的集在线仿真与下载为一体的开发工具
PIC系列单片机通过ICSP接口与PICkit3连接
支持的软件
直接支持Microchip IDE（集成开发环境软件）MPLAB
支持的器件
支持所有带ICSP接口的PIC系列单片机
对于PICKIT3支持的IC，可以通MPLAB IDE v8.92进行查看
MPLAB IDE v8.92 下载地址：http://www.topsee.com.cn/download/download167.html
打开软件，configure->select device PICKIT3前面是绿灯的表示支持。
8-bit Devices - PIC10F/12F/16F
PIC10F/12F/16F5X
PIC16F6xx
PIC16F7XX
PIC16F8XX
PIC16F9XX
PIC16F1XXX
8-bit Devices - PIC18F
PIC18CXX/FXX
PIC18F1XXX
PIC18F2XXX/4XXX/6XXX/8XXX
PIC18FXXJ
PIC18FXXK
16-bit Devices
dsPIC30F/33F, PIC24F/H
32-bit Devices
PIC32MX
功能、性能
编程功能：可烧写FLASH ROM、EEPROM
仿真功能：支持全速运行、单步调试、断点调试等各
仿真性能：采用USB接口进行仿真调试，单步调试，断点调试，
编程性能：采用USB接口，进行ICSP下载，下载速度快！

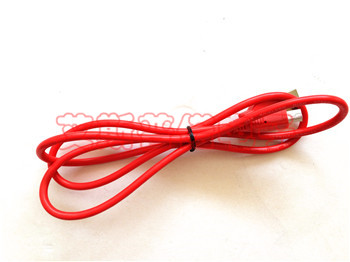

采用USB接口连接PC机
PICkit3开发工具内嵌驱动程序，实现高速的USB通信。
与目标板的连接接口
PICkit3指定的ICSP标准接口。
固件可升级
日后，将会推出更多PIC的型号，亦会将新的器件型号添加入ICSP的器件支持列表，当您在未来开发中需要使用最新的型号，升级kit3，升级固件程序，便得以支持新的型号！升级方式为自动升级，会提供升级程序。
工具说明
PICkit 3 编程器 / 调试器是一款由在 Windows® 平台上运行 MPLAB IDE(v8.20 或更高版本）软件的 PC 控制的简单低成本在线调试器。
PICkit3能够对Microchip的PIC10/12/16/18/24/32、dsPIC30/dsPIC33等几乎全系列PIC的FLASH单片机芯片进行在线编程和调试。并且PICkit3能够对Microchip的KEELOQ HCS系列芯片、MCP250xx CAN系列芯片、EEPROM存储器芯片进行编程。
PICkit3较PICkit2具有仿真稳定,支持型号更多,快捷等优点,能够稳定的支持PIC16 PIC18 PIC24 DSPIC等系列MCU仿真和下载 。
硬件开发环境
通过PICkit3下载器连接"PIC目标板”和“PC”，建立完整的硬件开发环境，对目标芯片进行烧写、仿真。
连接目标板

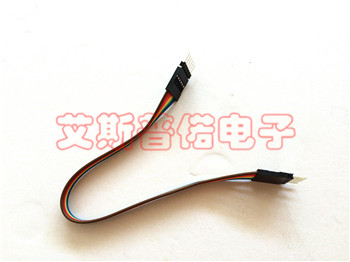

PICkit3下载器通过ICSP接口连接至PIC目标板
PICkit3的ICSP接口是如何定义的？
由于PIC的ICSP接口只有一排6PIN连接口，所以PICkit3连接至PIC目标板时需要注意连接的左右方向，请勿插反,以免烧坏PICkit3下载器。

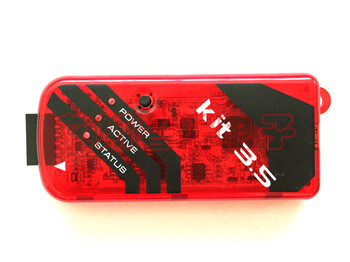

PICkit3的LED指示灯的状态
指示灯具有如下含义:
Power:
绿色，在开始上电或与目标板连接
Active:
蓝色，在PICkit 3 已建立与PC 的通信或发送/ 接收命令时点亮。
Status:
绿色，在调试器正常工作（待机）时点亮。
黄色，操作忙时点亮。
红色，调试器失败时点亮。
|
