您当前位置:首页 >> 下载器/下载线/ISP programmer >> PICkit3烧录器
          烧录器  编程器

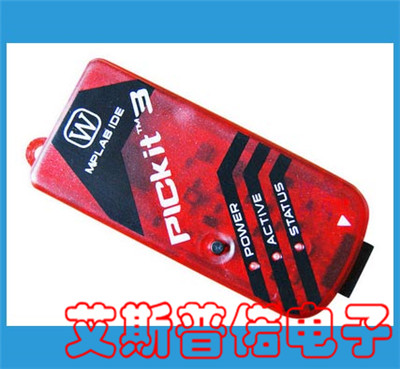

   PICkit3
  • PICkit3是一款可以在线仿真以及下载PIC的开发工具!

  • PICkit3是Microchip为初学者学习、评估、开发 PIC系列MCU而设计的集在线仿真与下载为一体的开发工具。

  • PIC系列单片机通过ICSP接口与PICkit3连接

PICkit3 (国产)

支持的软件

  • 直接支持Microchip官方IDE(集成开发环境软件)MPLAB

支持的器件

  • 支持所有带ICSP接口的PIC系列单片机

至2011.11.01,支持以下型号:(以下信息对应的是MPLAB IDE v8.76)

ICSP

PIC10F系列

PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222

PIC12F系列

PIC12F508, PIC12F509, PIC12F510, PIC12F519, PIC12F609, PIC12HV609, PIC12F615, PIC12FHV615PIC12F629, PIC12F635, PIC12F675, PIC12F683

PIC16F系列

PIC16F505,PIC16F506,PIC16F526,PIC16F54,PIC16F57,PIC16F59,PIC16F610,PIC16FHV610,PIC16F616, PIC16FHV616PIC16F627, PIC16F628, PIC16F627A, PIC16F628A, PIC16F648A, PIC16F630, PIC16F631, PIC16F636,PIC16F639,PIC16F676,PIC16F677,PIC16F684,PIC16F685,PIC16F687,PIC16F688,PIC16F689, PIC16F690,PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F722, PIC16F723, PIC16F724, PIC16F726, PIC16F727, PIC16F716,PIC16F737, PIC16F747, PIC16F767, PIC16F777, PIC16F785, PIC16FHV785,PIC16F84A,PIC16F87,PIC16F88,PIC16F818,PIC16F819,PIC16F870,PIC16F871,PIC16F872, PIC16F873, PIC16F874,PIC16F876, PIC16F877, PIC16F873A, PIC16F874A, PIC16F876A, PIC16F877A, PIC16F882, PIC16F883, PIC16F884, PIC16F886, PIC16F887,PIC16F913, PIC16F914, PIC16F916, PIC16F917, PIC16F946, PIC16F1933, PIC16F1934, PIC16F1936, PIC16F1937,PIC16F1938, PIC16F1939, PIC16LF1933, PIC16F1934, PIC16F1936, PIC16F1937,PIC16LF1938, PIC16LF1939

PIC18F系列

PIC18F242, PIC18F252, PIC18F442, PIC18F452,PIC18F248, PIC18F258, PIC18F448, PIC18F458
PIC18F1220, PIC18F1320, PIC18F2220, PIC18F2320,PIC18F1230, PIC18F1330,PIC18F2221, PIC18F2321
PIC18F2331, PIC18F2410, PIC18F2420, PIC18F2431,PIC18F2423,PIC18F2450, PIC18F2455, PIC18F2458, PIC18F2480,PIC18F2510, PIC18F2515, PIC18F2520, PIC18F2523,PIC18F2525,PIC18F2550, PIC18F2553, PIC18F2580, PIC18F2585,PIC18F2610, PIC18F2620, PIC18F2680,PIC18F2682, PIC18F2685,PIC18F4220, PIC18F4221,PIC18F4320, PIC18F4321, PIC18F4331,PIC18F4410, PIC18F4420, PIC18F4423,PIC18F4431, PIC18F4450, PIC18F4455,PIC18F4458, PIC18F4480,PIC18F4510, PIC18F4515, PIC18F4520, PIC18F4523
PIC18F4525, PIC18F4550, PIC18F4553, PIC18F4580,PIC18F4585,PIC18F4610, PIC18F4620, PIC18F4680
PIC18F4682, PIC18F4685,PIC18F6310, PIC18F6390, PIC18F6393,PIC18F6410, PIC18F6490, PIC18F6493
PIC18F6520, PIC18F6525, PIC18F6527, PIC18F6585,PIC18F6620, PIC18F6621, PIC18F6622, PIC18F6627
PIC18F6628, PIC18F6680,PIC18F6720, PIC18F6722, PIC18F6723PIC18F8310, PIC18F8390, PIC18F8393
PIC18F8410, PIC18F8490, PIC18F8493,PIC18F8520, PIC18F8525, PIC18F8527, PIC18F8585,PIC18F8621, PIC18F8620,PIC18F8622,PIC18F8627,PIC18F8628,PIC18F8680,PIC18F8720,PIC18F8722,PIC18F8723,PIC18F24J10, F25J10, F44J10, F45J10,PIC18LF24J10, LF25J10, LF44J10, LF45J10,PIC18F24J11, F25J11, F44J11, F45J11
PIC18LF24J11, LF25J11, LF44J11, LF45J11,PIC18F26J11, F46J11,PIC18LF26J11, LF46J11,PIC18F24J50, F25J50, F44J50, F45J50,PIC18LF24J50, LF25J50, LF44J50, LF45J50,PIC18F26J50, F46J50,PIC18LF26J50, LF46J50
PIC18F63J11, 63J90, 64J11, 64J90PIC18F65J10, 65J11, 65J15PIC18F65J50, 65J90PIC18F66J10, 66J11, 66J15, 66J16,PIC18F66J50, 66J55, 66J60, 66J65,PIC18F66J90,PIC18F67J10, 67J11, 67J50, 67J60,PIC18F67J90,PIC18F83J11, 83J90, 84J11, 84J90,PIC18F85J10, 85J11, 85J15, 85J50,PIC18F85J90,PIC18F86J10, 86J11, 86J15, 86J16,PIC18F86J50, 86J55, 86J60, 86J65,PIC18F86J90,PIC18F87J10, 87J11, 87J50, 87J60,PIC18F86J90,PIC18F96J60, 96J65,PIC18F97J60,
PIC18F13K22, LF13K22, F14K22, LF14K22PIC18F13K50,14K50,PIC18F23K20,24K20,25K20,26K20PIC18F43K20, 44K20, 45K20, 46K20

PIC24F系列

PIC24F04KA200, 04KA201,PIC24F08KA101, 08KA102,PIC24F16KA101, 16KA102,PIC24FJ16GA002, 16GA004,PIC24FJ32GA002, 32GA004,PIC24FJ32GA102, 32GA104,PIC24FJ32GB002, 32GB004,PIC24FJ48GA002, 48GA004,PIC24FJ64GA002, 64GA004,PIC24FJ64GA102, 64GA104,PIC24FJ64GB002, 64GB004,PIC24FJ64GA006, 64GA008, 64GA010,PIC24FJ64GB106, 64GB108, 64GB110,PIC24FJ96GA006, 96GA008, 96GA010,PIC24FJ128GA006, 128GA008, 128GA010,PIC24FJ128GA106, 128GA108, 128GA110,PIC24FJ128GB106, 128GB108, 128GB110,PIC24FJ192GA106, 192GA108, 192GA110,PIC24FJ192GB106, 192GB108, 192GB110,PIC24FJ256GA106, 256GA108, 256GA110,PIC24FJ256GB106, 256GB108, 256GB110
,PIC24HJ12GP201, 12GP202,PIC24HJ16GP304,PIC24HJ32GP202, 32GP204,PIC24HJ32GP302, 32GP304
,PIC24HJ64GP202, 64GP204,PIC24HJ64GP206, 64GP210, 64GP506,PIC24HJ64GP502, 64GP504, 64GP510
,PIC24HJ128GP202, 128GP204,PIC24HJ128GP206, 128GP210, 128GP306,PIC24HJ128GP310,PIC24HJ128GP502, 128GP504,PIC24HJ128GP506, 128GP510,PIC24HJ256GP206, 256GP210, 256GP610

dsPIC30系列

dsPIC30F1010,dsPIC30F2010, 2011, 2012,dsPIC30F2020, 2023,dsPIC30F 3010, 3011, 3012
dsPIC30F3013, 3014,dsPIC30F4011, 4012, 4013,dsPIC30F5011, 5013, 5015, 5016,dsPIC30F6010A, 6011A, 6012A

dsPIC39系列

dsPIC39F6013A, 6014A, 6015

dsPIC33系列

dsPIC33FJ12GP201, 12GP202,dsPIC33FJ16GP304,dsPIC33FJ32GP202, 32GP204,dsPIC33FJ32GP302, 32GP304
dsPIC33FJ64GP202, 64GP204,dsPIC33FJ64GP206, 64GP306, 64GP310,dsPIC33FJ64GP706, 64GP708, 64GP710
dsPIC33FJ64GP802, 64GP804,dsPIC33FJ128GP202, 128GP204,dsPIC33FJ128GP206, 128GP306, 128GP310,

dsPIC33FJ128GP706, 128GP708, 128GP710,dsPIC33FJ128GP802, 128GP804,dsPIC33FJ256GP506, 256GP510, 256GP710
dsPIC33FJ06GS101, 06GS102, 06GS202,dsPIC33FJ16GS402, 16GS404,dsPIC33FJ16GS502, 16GS504

dsPIC33FJ12MC201, 12MC202,dsPIC33FJ16MC304,dsPIC33FJ32MC202, 32MC204,dsPIC33FJ32MC302, 32MC304
dsPIC33FJ64MC202, 64MC204,dsPIC33FJ64MC506, 64MC508, 64MC510,dsPIC33FJ64MC706, 64MC710,dsPIC33FJ64MC802, 64MC804,dsPIC33FJ128MC202, 128MC204
dsPIC33FJ128MC506, 128MC510,dsPIC33FJ128MC706, 128MC708, 128MC710
dsPIC33FJ128MC802, 128MC804,dsPIC33FJ256MC510, 256MC710

dsPIC32系列

PIC32MX320F032H, 320F064H,PIC32MX320F128H, 320F128L,PIC32MX340F128H, 340F128L,PIC32MX340F256H
PIC32MX340F512H,PIC32MX360F256L, 360F512L,PIC32MX420F032H,PIC32MX440F128L, 440F128H
PIC32MX440F256H,PIC32MX440F512H,PIC32MX460F256L, 460F512L

11 Series Serial EEPROM Devices系列

11LC/AA010,11LC/AA020,11LC/AA040,11LC/AA080,11LC/AA160

24 Series Serial EEPROM Devices系列

24LC/AA/C00,24LC/AA01B, 02B, 04B, 08B,24LC/AA16B, 32A,24LC/AA/FC64, 128, 256, 512,24LC/AA/FC1025

25 Series Serial EEPROM Devices系列

25LC/AA010A, 020A, 040A,25LC/AA080A, 080B, 160A, 160B,25LC/AA320A, 640A,25LC/AA128, 256, 512, 1024

93 Series Serial EEPROM Devices系列

25LC/AA/C46A, 46B, 46C,25LC/AA/C56A, 56B, 56C,25LC/AA/C66A, 66B, 66C,25LC/AA/C47A, 76B, 76C
,25LC/AA/C48A, 86B, 86C

MCP250xx CAN Devices系列

MCP25020, 25025,MCP25050, 25055

功能、性能

  • 编程功能:可烧写FLASH ROM、EEPROM等。

  • 仿真功能:支持全速运行、单步调试、断点调试等各种调试方法.

  • 仿真性能:采用USB接口进行仿真调试,单步调试,断点调试,反应速度快!

  • 编程性能:采用USB接口,进行ICSP下载,下载速度快!

采用USB接口连接PC机

  • PICkit3开发工具内嵌驱动程序,实现高速的USB通信。

与目标板的连接接口

  • PICkit3指定的ICSP标准接口。

固件可升级

  • 日后,Microchip将会推出更多PIC的型号,亦会将新的器件型号添加入ICSP的器件支持列表,当您在未来开发中需要使用最新的型号,升级kit3,升级固件程序,便得以支持新的型号!

  • 升级方式为自动升级,Microchip公司会提供升级程序。

工具说明

  1. PICkit3编程器 / 调试器是一款由在 Windows® 平台上运行 MPLAB IDE(v8.20 或更高版本)软件的 PC 控制的简单低成本在线调试器。

  2. PICkit3能够对Microchip的PIC10/12/16/18/24/32、dsPIC30/dsPIC33等几乎全系列PIC的FLASH单片机芯片进行在线编程和调试。并且PICkit3能够对Microchip的KEELOQ HCS系列芯片、MCP250xx CAN系列芯片、EEPROM存储器芯片进行编程

  3. PICkit3较PICKIT2具有仿真稳定,支持型号更多,快捷等优点,能够稳定的支持PIC16 PIC18 PIC24 DSPIC等系列MCU仿真和下载

硬件开发环境

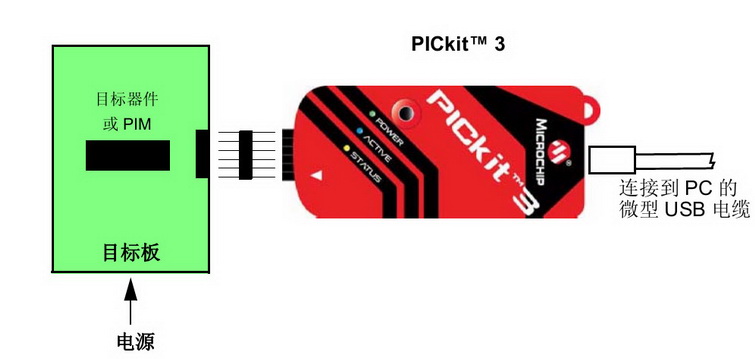

通过PICkit3下载器连接"PIC目标板”和“PC”,建立完整的硬件开发环境,对目标芯片进行烧写、仿真:

基本调试系统

连接目标板

PICkit3下载器通过ICSP接口连接至PIC目标板

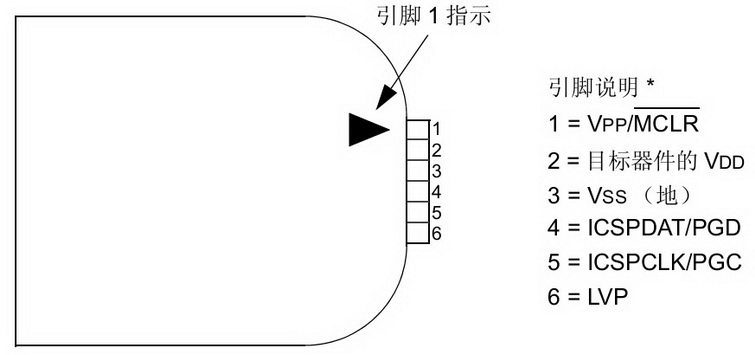

PICkit3的ICSP接口是如何定义的?

PICkit3下载器接入ICSP散头线

由于PIC的ICSP接口只有一排6PIN连接口,所以PICkit3连接至PIC目标板时需要注意连接的左右方向

请注意,连接时看左右方向,请勿插反,以免烧坏PICkit3下载器。

PICkit3的LED指示灯的状态

指示灯具有如下含义:

  • Power:

    • 绿色,在开始上电或与目标板连接时点亮。

  • Active :

    • 蓝色,在PICkit 3 已建立与PC 的通信或发送/ 接收命令时点亮。

  • Status :

    • 绿色,在调试器正常工作(待机)时点亮。

    • 黄色, 操作忙时点亮。

    • 红色,调试器失败时点亮。

配置清单

  1. PICkit3主机(含USB线) x1

  2. 6-PIN RJ11连接线x1

  3. 6-PIN HEADER转 RJ11 x1

  4. 6-PIN ICSP下载线(带排针) x1

  5. PICkit3资料光盘
