您当前位置:首页 >> 下载器/下载线/ISP programmer >> ST-LINK烧录器
          烧录器  编程器

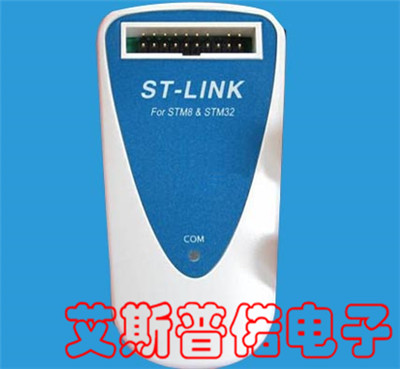

   ST-LINK
  • 基本属性

  • ST-LINK是一款可以在线仿真以及下载STM8以及STM32的开发工具。 ST-LINK是ST意法半导体为初学者学习、评估、开发STM8系列和STM32系列MCU而设计的集在线仿真与下载为一体的开发工具。

  • STM8系列通过SWIM接口与ST-LINK连接;
    STM32系列通过JTAG / SWD接口与ST-LINK连接。

  • ST-LINK通过高速USB2.0与PC端连接。

  • 支持的软件

  • 直接支持ST官方IDE(集成开发环境软件)ST Visual Develop(STVD)和烧录软件ST Visual Program(STVP)。

  • 支持ATOLLIC,IAR和Keil公司的STM32的集成开发环境。

ST-LINK

支持的器件

  • 支持所有带SWIM接口的STM8系列单片机

  • 支持所有带JTAG / SWD接口的STM32系列单片机

 新器件不断增加中......

Microcontrollers supported by STVP release 3.2.8

Product line

Microcontroller

STM32

STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx,
STM32L15xx6, STM32L15xx8,STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L152xD, STM32L162xD,
STM32TS60,
STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ

STM8

STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x,STM8AH51x, STM8AH61x,
STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, STM8S207xx, STM8S208xx, STM8S903F3, STM8S903K3,
STM8L101xx, STM8L15x, STM8L16x,
STM8TL52x4, STM8TL53x4

功能、性能

  • 编程功能:可烧写FLASH ROM、EEPROM、AFR等。

  • 仿真功能:支持全速运行、单步调试、断点调试等各种调试方法,可查看IO状态,变量数据等等。

  • 仿真性能:采用USB2.0接口进行仿真调试,单步调试,断点调试,反应速度快!

  • 编程性能:采用USB2.0接口,进行SWIM / JTAG / SWD下载,下载速度快!

采用USB接口连接PC机

  • ST-LINK开发工具采用STM32芯片,内嵌驱动程序,实现高速的USB2.0通信。

与目标板的连接接口

  • ST-LINK指定的SWIM标准接口和JTAG / SWD标准接口。

固件可升级

日后,ST将会推出更多STM8和STM32的型号,亦会将新的器件型号添加入STVD的器件支持列表,当您在未来开发中需要使用最新的型号,升级STVD,升级固件程序,便得以支持新的型号!

升级方式为自动升级,ST公司会提供升级程序。

版本说明

自2011年5月起,ST-LINK版本升级,外形更美观,性能更强大更稳定!

问:这个ST-LINK是什么版本?有看到过ST-LINK II,ST-LINK III。
答:ST公司本来就没有以 "II" 、"III" 区分版本, "II" 、"III" 是国内一说。
虽然,原装ST-LINK有过升级,但,ST公司没有进行任何版本说明,依然仅命名为ST-LINK(这导致了混乱)。
原因是,使用上完全一致,只是内部电路在保护器件环节上作了处理,外观有些许不同。
这里需要特别指出的是,我们目前销售的ST-LINK为最新版!(注意,ST-LINK/V2是另一个产品,与ST-LINK不同)

硬件开发环境

通过ST-LINK下载器连接"STM8或STM32目标板"和"PC",建立完整的硬件开发环境,对目标芯片进行烧写、仿真:


连接目标板

ST-LINK下载器通过JTAG/SWD接口连接至STM32目标板

直接通过标准20-pin JTAG/SWD 扁平线进行连接即可。

ST-LINK下载器通过SWIM接口连接至STM8目标板

由于STM8的SWIM接口只需要4根连接线,所以ST-LINK连接至STM8目标板时需要注意连接位置。


ST-LINK状态说明

  • 常亮:目标板与ST-LINK在SWIM模式或者JTAG/SWD模式下已经通讯初始化。

  • 闪烁:目标板与ST-LINK正在进行数据交换。

  • 熄灭:目标板与ST-LINK没有通讯初始化。

ST-LINK在连接USB后,红色LED灯并不会亮,需要已经通讯初始化或者跟目标板通讯的情况才会亮。


配置清单

  1. ST-LINK主机 x1

  2. USB线 type A公口 转 mini-B公口 x1

  3. 20-pin JTAG/SWD 扁平线 x1

  4. 7-pin SWIM 散头线 x1

  5. 资料光盘 x1
