您当前位置:首页 >> 下载器/下载线/ISP programmer >> STX-RLINK
          烧录器  编程器

   STX-RLINK
  • 产品简介

  • 基本属性

  • STX-RLINK是Raisonance为ST系列MCU量身定做的一款多功能,性价比高的开发工具。能在线仿真以及下载ST公司的STM8、ST7、STM32、STR7 and STR9系列器件。

  • 支持的软件

  • 直接支持Raisonance的Ride7和RFlasher7。

  • ST官方IDE(集成开发环境软件)ST Visual Develop(STVD)和烧录软件ST Visual Program(STVP) 。

STX-RLINK

支持的器件

支持所有带SWIM接口的STM8系列单片机

支持所有带ICC接口的ST7系列单片机

支持所有带JTAG/SWD接口的STM32、STR7 and STR9系列单片机



功能、性能

编程功能:可烧写FLASH ROM、EEPROM等。

仿真功能:支持全速运行、单步调试、断点调试等各种调试方法,可查看IO状态,变量数据等等。

仿真性能:采用USB2.0接口进行仿真调试,单步调试,断点调试,反应速度快!

编程性能:采用USB2.0接口,进行SWIM / ICC / JTAG / SWD下载,下载速度快!



特别注意:STX-RLINK 不支持TRACE。原版解释如下:

The RLink does not include trace support for ARM® core-based devices with Embedded Trace Macrocell™ such as STR9. Tools with trace capability are available in the STR9 Professional Developer Kit from Raisonance (STR9-DK/RAIS) with Signum JTAGjet, and in the STR91x Advanced Developer's Kit from IAR (STR91XDK/ IAR) with J-Trace.

采用USB接口连接PC机

STX-RLINK 开发工具内嵌驱动程序,实现高速的USB通信。



固件可升级

日后,ST将会推出更多STM8、ST7、STM32、STR7 and STR9的型号,亦会将新的器件型号添加入STVD和Ride7的器件支持列表,当您在未来开发中需要使用最新的型号,升级STVD和Ride7,升级固件程序,便得以支持新的型号!

升级方式为自动升级,ST公司和Raisonance会提供升级程序。

STX-RLINK下载器图片

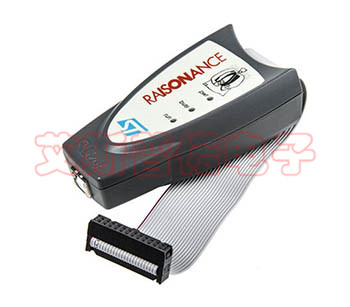

STX-RLINK下载器

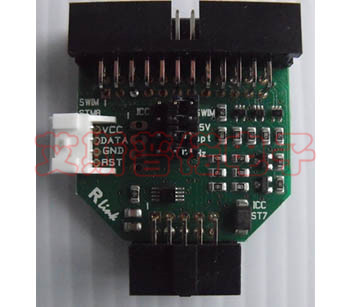

STX-RLINK ICC/SWIM转接板

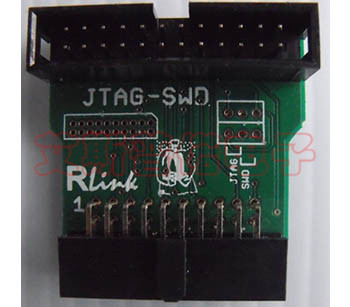

STX-RLINK JTAG/SWD转接板

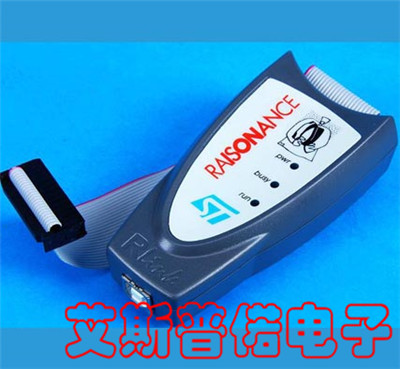

STX-RLINK下载器

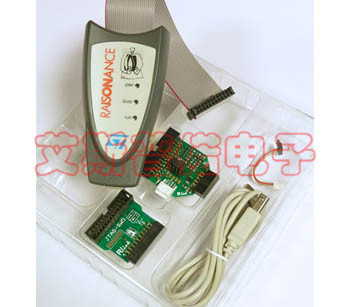

STX-RLINK下载器

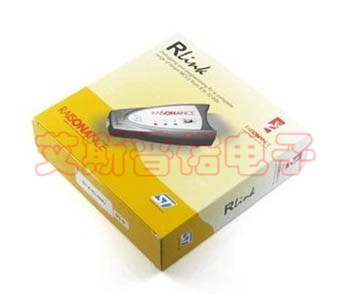

STX-RLINK下载器外包装



请注意,VCC和GND切勿接反,以免烧坏STX-RLINK下载器。

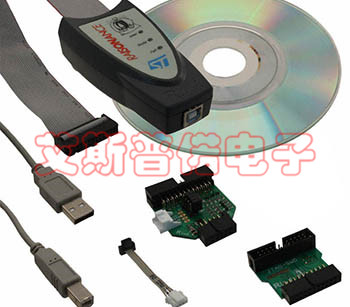

配置清单

STX-RLINK主机 x1

USB线 type A公口 转 type B公口 x1

SWIM连接线 x1

JTAG/SWD 转接板 x1

ICC/SWIM 转接板 x1

uPSD转接板 x1 (不再配送)
