• 概述

       ULINK2 一款可以在线仿真以及下载ARM7, ARM9, Cortex-M的开发工具，ULINK2仿真器是最新推出的配套RealView MDK使用的仿真器，是ULINK仿真器的升级版本。ULINK2仿真器不仅具有ULINK仿真器的所有功能，还增加了串行调试（SWD）支持，返回时钟支持和实时代理等功能。开发工程师通过结合使用RealView MDK的调试软件和ULINK2仿真器，可以方便的在目标硬件上进行片上调试(使用on-chip JTAG，SWD和OCDS）、Flash编程等等。

产品特性

• 标准Windows USB驱动支持ULINK2即插即用

• 支持基于 ARM7 ARM9 Cortex-M3的串行调试

• 支持程序运行期间的存储器读写、终端仿真和串行调试输出

• 支持10-pin 连接线 (也支持20-pin 连接线)

主要功能

• USB2.0通讯接口高速下载用户代码

• 存储区域/寄存器的查看

• 快速单步运行程序

• 多种程序断点

• 片内Flash编程

支持的软件

• 直接支持ARM官方调试软件RealView MDK

技术参数

支持的品牌

• Analog Devices

• Atmel

• AustriaMicroSystems

• Cirrus Logic

• Cypress

• Dialog Semiconductor

• Energy Micro

• Freescale Semiconductor

• Fujitsu Semiconductor

• Holtek

• Infineon

• Lapis Semiconductor

• Luminary Micro

• Microsemi

• Milandr

• Nordic Semiconductor

• Nuvoton

• NXP

• ROHM

• Samsung

• Silicon Laboratories, Inc.

• Socle Technology Corp.

• SONiX

• STMicroelectronics

• Texas Instruments

• Toshiba

• Triad Semiconductor

• WIZnet

• Zilog

与目标板的连接接口

ULINK2指定的JTAG / SWD标准接口

固件可升级

日后，ARM7, ARM9, Cortex-M系列单片机将会推出更多型号，亦会将新的器件型号添加入器件支持列表，当您在未来开发中需要使用最新的型号，只要升级RealView MDK调试软件，仿真器会自动升级固件程序，这样得以支持新的型号。

升级方式为自动升级，RealView MDK提供升级程序。

连接目标板

 ULINK2下载器通过JTAG / SWD接口连接至ARM7, ARM9, Cortex-M目标板

请注意，VCC和GND切勿接反，以免烧坏ULINK2下载器。

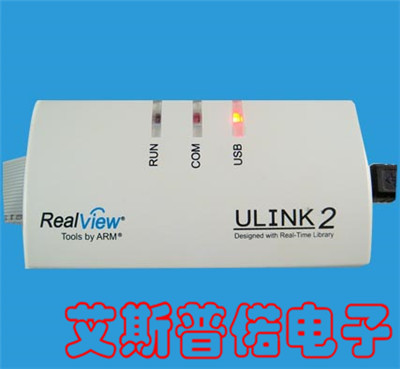

ULINK2 LED灯的三种状态

• ULINK2红色USB LED灯常亮：ULINK2已经上电。

• ULINK2红色COM LED灯常亮：目标板与ULINK2在JTAG/SWD模式下已经通讯初始化。

• ULINK2红色RUN LED灯闪烁：目标板与ULINK2正在进行数据交换。

配置清单

1. ULINK2仿真器主机 x1

2. USB连接线 x1

3. 多功能转接板 x1
