SOP16,SOIC16测试座,SOIC16编程座,SOP16烧录座,SOP16 TO DIP16 |
| 主要参数 |
型号 |
SOP16 TO DIP16 |
规格 |
|
品牌 |
|
备注 |
|
|
| 产品简介 |
产品用途 |
烧录座、测试座，对SOP16的IC芯片进行烧写、测试 |
适用封装 |
SOP16、SOIC16、SO16，引脚间距1.27mm，含引脚宽度5.8mm
注：该编程座适用于AVR的SSOP16封装 |
| 测试座 |
SOP16-1.27-1 |
特点 |
SOP16转DIP16，底板引出为双列直插排针，引脚间距2.54mm（100mil），宽度1.52cm（600mil） |
|
| 规格尺寸 |

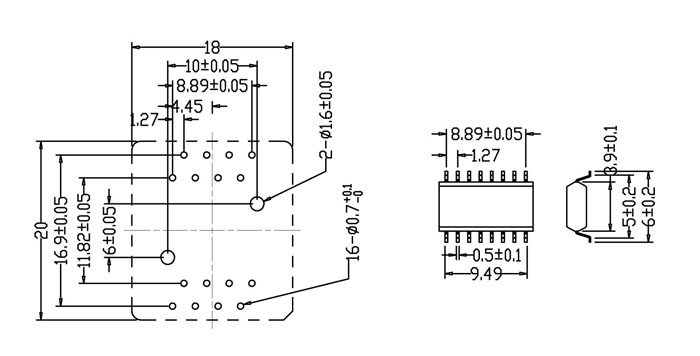

| SOP16转DIP16 编程座/测试座适用芯片详细规格，以及适配座外形尺寸： |
| 型号 |
引脚间距(mm) |
脚位 |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E*F(mm) |
| SOP16-1.27-1 |
1.27 |
16 |
6.0±0.2 |
3.9±0.1 |
5.0±0.2 |
- |
20*18 |
|
|
示意图 |
(仅供参考，精确数据请查看编程座PDF及实物) |

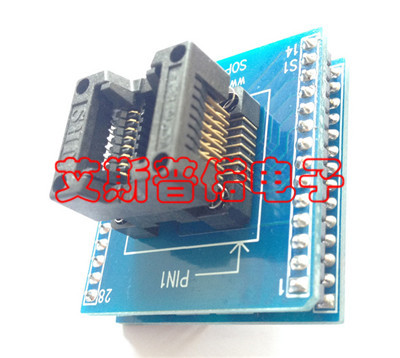

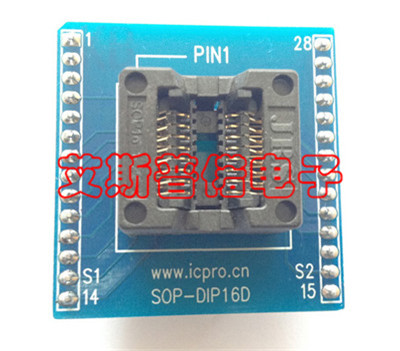

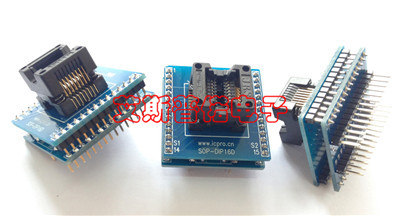

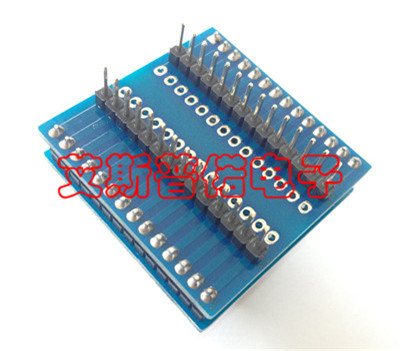

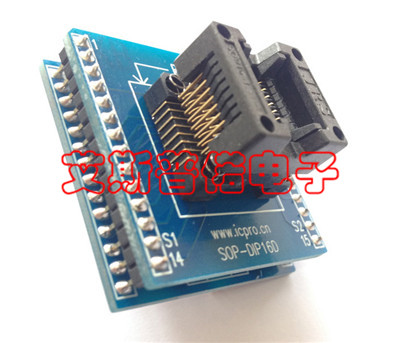

| 产品图片 |
|
 |
| |
 |
| |
 |
| |
 |
| |
 |
| |
| |
| |
