SOJ封装 老化座/测试插座


Enplas-QFP测试座

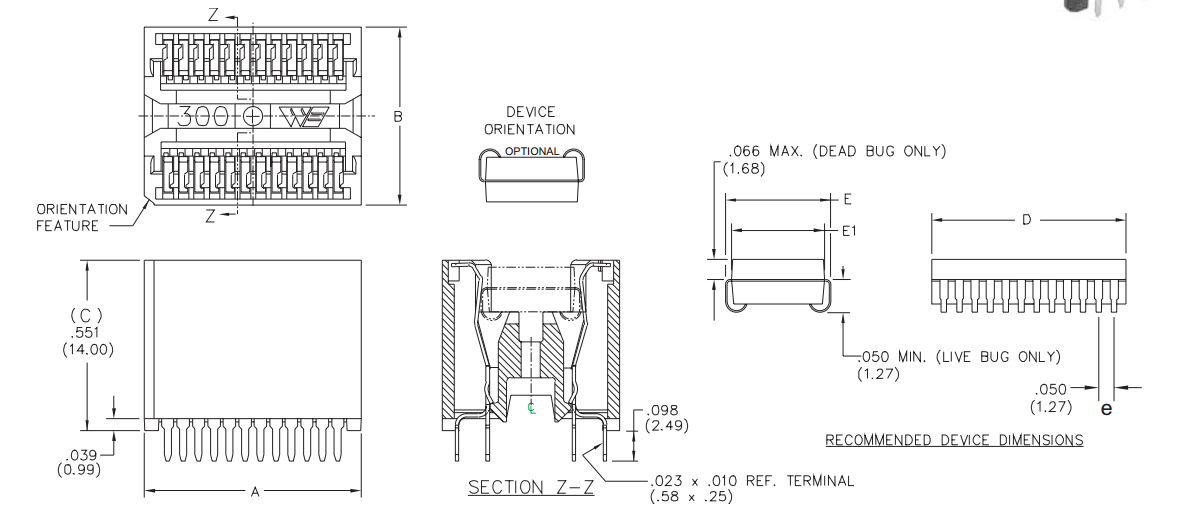

644 Series Direct Entry SOJ Socket

Lead Count Pitch e (mm) Package Dimensions (mm) Part Number Socket Dimensions (mm)
Width (E1) Lead Tip to Tip (E) Length (D) Length (A) Width (B) Height (C)
20 .050 (1.27) .300 (7.62) .339 (8.61) .675 (17.14) 644-1200312-s001 .775 (19.69) .574 (14.58) .551 (14.00)
20 .050 (1.27) .300 (7.62) .339 (8.61) .675 (17.14) 644-1200312-002 .750 (19.05) .574 (14.58) .551 (14.00)
20 .050 (1.27) .300 (7.62) .339 (8.61) .675 (17.14) 644-1200312-003 .795 (20.19) .574 (14.58) .551 (14.00)
24 .050 (1.27) .300 (7.62) .339 (8.61) .624 (15.85) 644-1240312 .700 (17.78) .574 (14.58) .551 (14.00)
26 .050 (1.27) .300 (7.62) .339 (8.61) .675 (17.14) 644-1260312-001 .775 (19.69) .574 (14.58) .551 (14.00)
26 .050 (1.27) .300 (7.62) .339 (8.61) .675 (17.14) 644-1260312-002 .750 (19.05) .574 (14.58) .551 (14.00)
26 .050 (1.27) .300 (7.62) .339 (8.61) .675 (17.14) 644-1260312-003 .795 (20.19) .574 (14.58) .551 (14.00)
28 .050 (1.27) .300 (7.62) .339 (8.61) .724 (18.38) 644-1280312 .800 (20.32) .574 (14.58) .551 (14.00)
28 .050 (1.27) .400 (10.16) .439 (11.15) .724 (18.38) 644-2280312 .800 (20.32) .674 (20.32) .551 (14.00)
32 .050 (1.27) .300 (7.62) .339 (8.61) .819 (20.80) 644-1320312 .950 (24.13) .574 (14.58) .551 (14.00)
32 .050 (1.27) .400 (10.16) .439 (11.15) .819 (20.80) 644-2320312 .950 (24.13) .674 (20.32) .551 (14.00)
36 .050 (1.27) .400 (10.16) .439 (11.15) .924 (23.47) 644-2360312 1.050 (26.67) .674 (20.32) .551 (14.00)
40 .050 (1.27) .400 (10.16) .439 (11.15) 1.024 (26.01) 644-2400312 1.150 (29.21) .674 (20.32) .551 (14.00)
42 .050 (1.27) .400 (10.16) .439 (11.15) 1.075 (27.31) 644-2420312-014 1.200 (30.48) .702 (17.83) .551 (14.00)
44 .050 (1.27) .400 (10.16) .439 (11.15) 1.124 (28.55) 644-2440312-014 1.250 (31.75) .702 (17.83) .551 (14.00)

657 Series ZIP Socket
Lead Count Pitch e (mm) Socket Dimensions (mm)
Part Number Length (A) Width (B)
16 .050 (1.27) 657-0160311 .890 (22.61) .300 (7.62)
20 .050 (1.27) 657-0200311 1.090 (27.69) .300 (7.62)
24 .050 (1.27) 657-0240311 1.290 (32.77) .300 (7.62)
28 .050 (1.27) 657-0280311 1.490 (37.85) .300 (7.62)
32 .050 (1.27) 657-0320311 1.790 (45.47) .300 (7.62)
40 .050 (1.27) 657-0400311 2.090 (53.09) .300 (7.62)


672 Series Direct Entry Dual Beam SOJ Socket
Lead Count Pitch e (mm) Package Dimensions (mm) Part Number Socket Dimensions (mm)
Width (E1) Lead Tip to Tip (E)  Length (D) Length (A) Width (B) Height (C)
20 .050 (1.27) .300(7.62) .339 (8.61) .676 (17.17)  672-1200311-001 .775 (19.69) .574 (14.58)  .551 (14.00)
20 .050 (1.27) .300(7.62) .339 (8.61) .676 (17.17) 672-1200311-002 .750 (19.05) .574 (14.58)  .551 (14.00)
20 .050 (1.27)  .300(7.62) .339 (8.61) .676 (17.17)  672-1200311-003 .795 (20.19) .574 (14.58)  .551 (14.00)
24 .050 (1.27) .300(7.62) .339 (8.61) .626 (15.90) 672-1240311 .700 (17.78) .574 (14.58)  .551 (14.00)
24 .050 (1.27) .300(7.62) .339 (8.61) .676 (17.17) 672-1260311-008 .750 (19.05) .574 (14.58)   .551 (14.00)
26 .050 (1.27) .300(7.62) .339 (8.61) .676 (17.17)  672-1260311-001 .775 (19.69) .574 (14.58)  .551 (14.00)
26 .050 (1.27) .300(7.62) .339 (8.61) .676 (17.17) 672-1260311-002 .750 (19.05) .574 (14.58)  .551 (14.00)
26 .050 (1.27) .300(7.62) .339 (8.61) .676 (17.17) 672-1260311-003 .795 (20.19) .574 (14.58)  .551 (14.00)
28 .050 (1.27) .300(7.62) .339 (8.61) .726 (18.44) 672-1280311 .800 (20.32) .574 (14.58)   .551 (14.00)
28 .050 (1.27)  .400(10.16) .439 (11.15) .726 (18.44) 672-2280311 .800 (20.32) .674 (17.12)  .551 (14.00)
32 .050 (1.27) .300(7.62) .339 (8.61) .826 (20.98) 672-1320311 .945 (24.00) .574 (14.58)   .551 (14.00)
32 .050 (1.27)  .400(10.16) .439 (11.15) .826 (20.98) 672-2320311 .950 (34.13) .674 (17.12)  .551 (14.00)
36 .050 (1.27) .400(10.16) .439 (11.15) .926 (23.52) 672-2360311 1.050 (26.67)  .674 (17.12)  .551 (14.00)
40 .050 (1.27) .400(10.16) .439 (11.15) 1.026 (26.06) 672-2400311 1.150 (29.21) .674 (17.12)  .551 (14.00)
42 .050 (1.27) .400(10.16) .439 (11.15) 1.069 (27.15)  672-2420311-004 1.200 (30.48)  .702 (17.83)  .551 (14.00)
44 .050 (1.27) .400(10.16) .439 (11.15) 1.123 (28.52)  672-2440311-004 1.250 (31.75)  .702 (17.83)   .551 (14.00)
